Інновації на ринку систем рідинного охолодження – річ досить ефемерна. Більшість подібних систем AIO використовують розробки Asetek, відрізняючись один від одного лише дрібними деталями. Fractal Design Lumen S36 RGB, яка з'явилася у продаж наприкінці минулого року, може бути цікава своєю універсальністю (вона сумісна з великою кількістю популярних сокетів), доступністю та традиційною «фірмовою» фішкою із прихованою проводкою помпи. Але давайте про все по порядку.
Характеристики
| Підтримувані сокети |
Intel: LGA 1150/1151/1155/1156/1200 LGA 1366/2011/2011-3/2066 AMD: AM4/FM2+/FM2/ FM1/AM3+/AM3/AM2+/AM2 |
| Матеріал основи водоблоку | Мідь |
| Матеріал трубок | Низькопроникна гума з оплеткою з нейлону |
| Довжина трубки | 400 мм |
|
|
|
| Модель | Aspect 12 RGB PWM на підшипнику ковзання з гвинтовою нарізкою |
| Максимальний повітряний потік | 13-56 CFM |
| Швидкість обертання вентилятора | 500–2000 RPM |
| Рівень шуму | <10–33.2 дБА |
| Максимальний статичний тиск | 0.230–2.34 мм H2O |
| Термін служби, год | 90 000 |
|
|
|
| Швидкість обертання | 4000 ± 10% RPM |
| Тип підшипника насоса | Керамічний |
| Рівень шуму | до 22 дБА |
| Максимальний тиск | 1.8 мм H2O/17.6 kPa/2.5 PSI |
| Термін служби, год | 50 000 |
|
|
|
| Матеріал | Алюміній |
| Розміри | 392 x 120 x 27 мм |
Дизайн та комплект поставки
Система рідинного охолодження поставляється у великій коробці із щільного картону чорного кольору із зображенням самої Fractal Design Lumen S36 RGB та її короткими технічними характеристиками. Усередині знаходяться ілюстрована інструкція зі встановлення СЖО, кабель для підключення підсвічування водоблоку, набір кріплень під різні сокети та традиційний гарантійний талон.
Найпотужніша частина системи – це алюмінієвий 360-мм радіатор розмірами 392 x 120 x 27 мм. На ньому передбачені кріплення для трьох вентиляторів Aspect 12 RGB PWM, що йдуть в комплекті зі СЖО, на підшипнику ковзання з гвинтовою нарізкою і швидкістю обертання до 2000 об./хв. У кожного з них є ШИМ-роз'єми та роз'єми підсвічування мама/тато, тому ви можете підключити їх до системної плати як послідовно, так і незалежно один від одного.
Помпа поєднана з водоблоком, при цьому вся конструкція вийшла досить компактною. Тих, хто ще не знайомий зі СЖО Fractal Design, може здивувати відсутність кабелю живлення помпи. Насправді він, звичайно, є – просто захований усередині основних шлангів. За рахунок цього система не просто виглядає акуратніше, але й менше заважає монтажу інших комплектуючих і догляду за системним блоком.

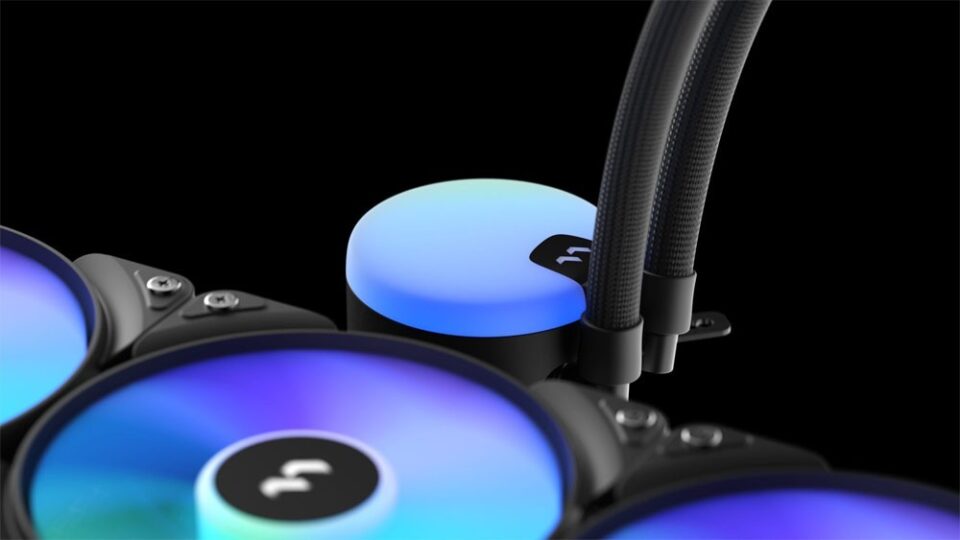

Водоблок пов'язаний із радіатором гумовими шлангами в нейлоновому обплетенні, вони підключені через поворотні фітинги. Кришку з підсвічуванням можна обертати (наприклад, щоб правильно зорієнтувати логотип бренду) або повністю зняти, якщо її підсвічування не поєднується з іншими елементами підсвічування системного блоку. Для живлення світлодіодів на водоблоці є окремий роз'єм.
Всі елементи системи пофарбовані в чорний, тому без підсвічування залишаються практично непомітними. Світлодіоди є не тільки у кришці водоблоку, а й у всіх вентиляторів. Керувати нею можна за допомогою популярних фірмових утиліт: Asus AURA, Gigabyte Fusion, MSI Mystic Light, Razer Chroma та ASRock Polychrome.
Встановлення
На першому етапі зборки необхідно встановити на радіатор три вентилятори та послідовно підключити їх один до одного.
Fractal Design Lumen S36 RGB «з коробки» призначена для встановлення на материнські плати з сокетом LGA 1200, а на теплознімний майданчик водоблоку вже нанесена термопаста. Тому власникам комп'ютерів на процесорах Intel Core останніх поколінь не потрібно здійснювати ніяких додаткових рухів тіла — просто зніміть стару систему охолодження і встановіть на її місце водоблок. У разі сокету AM4 між цими діями доведеться замінити систему кріплення під процесори AMD.
Весь процес займає мінімум часу і не вимагає ніяких особливих знань. А у разі якихось труднощів вам на допомогу прийде ілюстрована інструкція, яка кроками описує весь процес установки СЖО з урахуванням різних типів сокетів.
Тестування
Для тестування Fractal Design Lumen S36 RGB ми використовували відкритий стенд на базі процесора Intel Core i5-10600K з материнською платою Asus ROG STRIX Z490-A GAMING, а оцінкою ефективності СЖО задіяли кулер Deepcool GAMMAXX 400 V2. Вимірювання проводилися за кімнатної температури 24°C.
Весь тестовий стенд представлений у наступній конфігурації:
| Процесор | Intel Core i5-10600K |
| Материнська плата | Asus ROG STRIX Z490-A GAMING |
| Система охолодження | Fractal Design Lumen S36 RGB |
| Системний SSD | ADATA XPG SX8200 Pro (512 Гбайт) |
| Блок живлення | Super Flower SF-850F14MT |
Шум
Lumen S36 RGB може працювати у двох режимах. Найбільш раціональний – за допомогою ШІМ, коли швидкість обертання вентиляторів підлаштовується під поточну температуру (читай, навантаження). Є другий варіант, коли вентилятори просто працюють на максимальних оборотах (тут це близько 2000 об/хв). Але без потреби ганяти їх на високій швидкості немає ніякого сенсу: як мінімум, це додатковий шум. При прямому порівнянні рівня шуму Fractal Design Lumen S36 RGB та Deepcool GAMMAXX 400 V2 виграє останній, але лише тому, що максимальна швидкість обертання вентилятора повітряного кулера обмежена 1650 об/хв.
У режимі керування через ШІМ система працює набагато тихіше навіть під помірним навантаженням. Вибрати відповідний режим можна у BIOS.
Ефективність охолодження
Ми надавали навантаження на процесор за допомогою тесту Stress FPU з пакету AIDA64. За допомогою того ж AIDA64 контролювалася і його температура. В результаті з'ясувалося, що при максимальному навантаженні на процесор і швидкості обертання вентиляторів в 2000 об/хв його температура трималася стабільно на рівні 57°C. Для порівняння, той же GAMMAXX 400 V2 при 1650 об/хв показав результат 64°C.
При швидкості обертання вентиляторів 1000 об/хв вона збільшується до 62°C. У режимі простою Fractal Design Lumen S36 RGB утримував температуру на рівні 31 ° C (34 ° C у розробки Deepcool).
Тут жодних сюрпризів. За рахунок більш ефективного тепловідведення СЖО при тому ж навантаженні дозволяють досягти зниження робочої температури процесора на 15-20 ° С порівняно з використанням повітряної системи. Швидше за все, якби процесор мав би вищий TDP, різниця виявилася б саме такого порядку.
Висновки
Система рідинного охолодження Fractal Design Lumen S36 RGB не тільки помітно дешевша за аналоги з лінійки Celsius+. Компанії вдалося досягти цього без особливої шкоди для її ефективності. СЖО чудово справляється зі своїми прямими обов'язками, забезпечуючи стабільно невисоку температуру процесора навіть під серйозним навантаженням, а її зовнішність особливо сподобається любителям яскравого ARGB-підсвічування. Єдине зауваження Lumen S36 RGB — система не найтихіша на максимальних оборотах вентиляторів.
В цілому ж, Fractal Design Lumen S36 RGB можна назвати добре збалансованою СЖО із цілком розумним навіть за нинішніх часів цінником у районі 13 000 рублів та підтримкою найпоширеніших сокетів Intel та AMD.
