Як підключити генератор до будинку — встановіть резервне джерело живлення

Загалом, схема підключення генератора до будинку є банальною і простим — достатньо для запуску пристрою, а потім зняти 220 В з клеми пристрою та подати їх на пристрій або вхід на електричну панель. У цьому випадку ви отримаєте резервну потужність, і ви можете використовувати освітлення та інші пристрої, незважаючи на загальну відсутність електроенергії на вулиці або навіть у місті.

Але під час підключення генератора є серйозні нюанси, які неможливо ігнорувати, інакше ви можете пошкодити не тільки собі, але і іншим. Отже, як правильно підключити генератор до мережі будинку — додаткова зрозуміла інструкція.

Існує кілька способів підключення бензинового генератора до будинку. Усі вони мають право існувати, але відрізняються за складністю, вартістю, ступенем автоматизації, а також рівням безпеки. Ось три основні:

  • Через розетку — домогосподарство чи особливе;
  • Через перемикач — перемикач/трипопозиції;
  • Через автоматичний вхідний блок резерву (ABR / ATS).

Чому генератор не може увімкнути розетку і використовувати його, поки не буде електроенергії?

Простими словами, це так — якщо ви подаєте заявку на 220 В генератора, струм буде текти не тільки в напрямку вашої електроніки, але і в проводах до інших будинків, а також на електростанцію. Люди навколо них не знають про це, тому вони можуть загрожувати електричним шоком. І генератор не скаже «дякую» за таке навантаження. Щоб виключити це, важливо спостерігати за правильною схемою будь -якого методу з'єднання.

Це найпростіший і найдоступніший, але в той же час найбільш обмежений і найменш безпечний спосіб. Він передбачає підключення генератора безпосередньо до одного з розетків у будинку за допомогою кабелю та звичайної вилки. Насправді тут нічого не можна сказати — просто запустіть генератор, підключіть кабель з виделкою в кінці вихідного терміналу і вставте його в розетку. Далі, струм зростатиме по всій вашій електропроводці і почне записувати електричну техніку.

Як підключити генератор до будинку - встановіть резервне джерело живлення

Ринок Яндекс

Природно, цей метод варто використовувати лише в крайніх випадках. Наприклад, якщо вам потрібно підключити невеликий об’єкт із споживачами з низькою потужністю до мережі. В іншому випадку існує ризик перегріву та запалювання проводки або розетків, до яких підключений генератор.

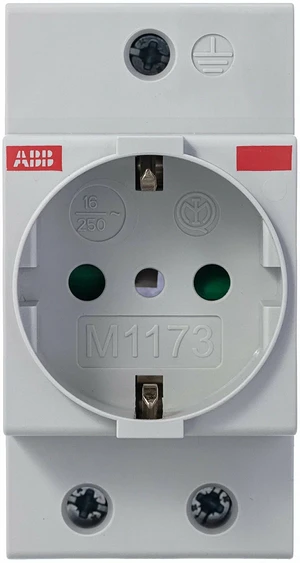

У цьому випадку більш безпечним варіантом є використання окремої розетки, призначеної для великої потужності, встановленої на електричній панелі після лічильника. Цей параметр виключає можливість паралельної роботи з основною мережею, розроблена для великих навантажень і забезпечує більш надійне з'єднання.

Однак не забувайте, що перед підключенням до будинку через розетку необхідно вимкнути основний вхід, якщо схема не вмикає автоматичний замок або інший пристрій, який запобігає зворотному живленню.

Коротке робоче замовлення:

  • Вимкніть головний щебінь у будинку.
  • Витягніть потужних поточних споживачів з розетки — кондиціонери, холодильники.
  • Підключіть вилку з генератора до розетки.
  • Запустіть генератор.
  • Використовуйте електроенергію в будинку.

Це ще один простий, але більш надійний спосіб підключення генератора, що передбачає ручну передачу джерела живлення з централізованого до автономного та навпаки.

Як підключити генератор до будинку - встановіть резервне джерело живлення

Ринок Яндекс

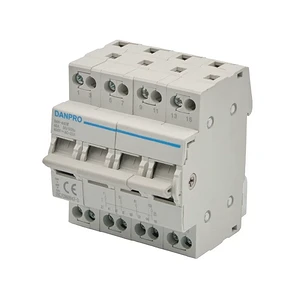

Для цього використовується трипозиційний трансокальний або оборотний перемикач, його також називають перемикачем введення резерву. Він має три положення: живлення з мережі, будинок де -енергетичний (нейтральне положення), їжа з генератора. Ця конструкція Chiple виключає можливість одночасно підключення двох джерел потужності через механічне блокування.

Установка проста — перемикач встановлений на електричній панелі після лічильника та перед розподілними машинами будинку. Дроти з основної мережі приводяться до однієї пари клеми чіппінгу, до другої пари — дроти з генератора. Загальний вихід мікросхеми підключений до сітки домашньої потужності (навантаження). Природно, для однофазної мережі використовується 2-полюсний перемикач для трифазної-3-полюс. Для максимальної безпеки також доцільно встановити вимикач між генератором та подрібнювачем.

Коротке робоче замовлення:

  • Від'єднайте вступний перемикач.
  • Запустіть генератор і дайте йому працювати кілька секунд, щоб зігрітися.
  • Переверніть перемикач перехрестя в положення «Генератор».
  • Увімкніть необхідні електричні прилади.

Під час відновлення мережевої потужності потрібно вимкнути генератор, перенести перемикач у нейтральне положення, увімкнути основний вхід з мережі та повернути арбалет у положення «мережі».

Використання автоматичного введення резерву (ABR) настійно рекомендується, оскільки воно значно підвищує рівень безпеки та зручності при роботі з резервним джерелом електроенергії, наприклад, генератором. Однак теоретично можна обійтися без ABR, але це пов'язано з низкою ризиків та незручностей.

Підключення через блок ABR (автоматичне введення резерву) є найбільш надійним та зручним методом з'єднання, який забезпечує автоматичне перемикання між основною мережею та генератором. Рекомендується, якщо роз'єднання трапляються часто або неперевершена робота критично важливого обладнання. Зазвичай це холодильник, котел, тривога в будинку або промисловому обладнанні у виробництві.

Як підключити генератор до будинку - встановіть резервне джерело живлення

Ринок Яндекс

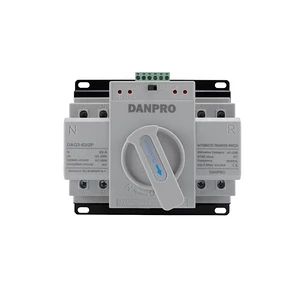

ABR або ATS -блок — це електронний пристрій, який постійно контролює наявність напруги в основній мережі. Коли напруга зникає, ABR виявляє це, і якщо генератор оснащений функцією автоматичного зйомки, надсилає команду для її запуску, чекає кілька хвилин, щоб зігрітися, а потім автоматично перемикає навантаження на живлення з генератора. Коли напруга в основній мережі відновиться, ABR перемикає навантаження назад до мережі і зупиняє генератор.

Типи ABR:

  • Авто. Він працює лише з генераторами, що підтримують Autostart і мають відповідний роз'єм. Забезпечує повну автоматизацію процесу.
  • Напівавтоматичний. Він не знає, як запустити і зупинити генератор, але безпечно автоматизує енергію комутації, коли напруга відбувається від генератора.

Також встановлено ABR, як транзитний перемикач — він інтегрується в систему живлення перед розподільним валом або замість нього. Лінії з основної мережі та з генератора підключені до неї (потужність і контрольні кабелі, якщо є авторун), а також навантаження (споживачам будинку).

За допомогою будь -якого методу з'єднання не забудьте враховувати інші параметри схеми — наприклад, характеристики кабелю, який ви підключаєте генератор до проводки. Його поперечний переріз повинен відповідати потужності електростанції.

Вибір схеми з'єднання генератора в будинку залежить від ваших потреб, бюджету та частоти використання генератора. Графік трипозиції -це хороший вибір для епізодичного використання. ABR — для максимального комфорту та автоматизації. Підключення через розетку — це крайній, а не найбільш рекомендований варіант.
